Adattatore euFIX DIN Eutonomy S223 per Fibaro FGS-223 con pulsanti

L'adattatore Eutonomy euFIX S223 viene utilizzato per installare il modulo di Fibaro® Interruttore FGS-223 su di una rotaia di tipo DIN TH35 nel quadro elettrico.

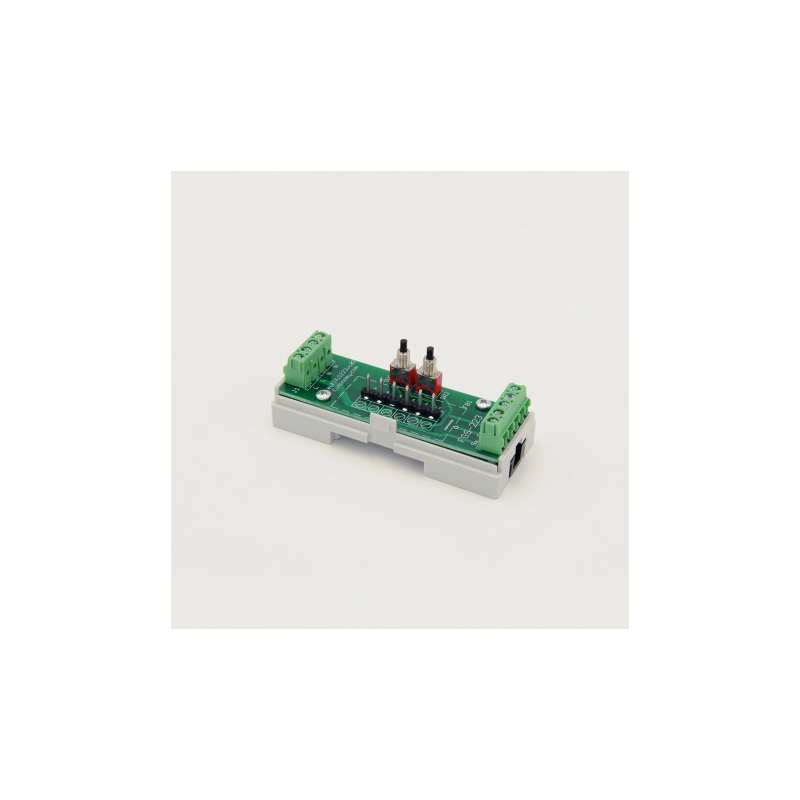

L'adattatore Eutonomy euFIX S223 è costituita da una custodia e una scheda elettronica su cui il modulo Interruttore FGS-223 è montato.

Le dimensioni della cassa sono adatti per il montaggio su guida profilata DIN TH35/TS35.

La e-card contiene un set di morsetti a vite, dove tutti i cavi (alimentazione, di segnale di ingresso e di uscita, i pulsanti di comando) può essere collegato in modo sicuro.

Il pannello frontale del case contiene due micro-pulsanti di diagnosi S1 e S2, che può essere utilizzato per controllare il modulo, salvare il modulo Z-Wave il sistema o rimuovere dal sistema senza aprire l'alloggiamento della scheda.

Caratteristiche S223:

• Adattatore DIN per Fibaro Doppio Interruttore FGS-223 con i pulsanti

• Utilizzato per installare il modulo di Fibaro Doppio Interruttore FGS-223-tipo di guida DIN-TH35 / TS35 nel quadro elettrico

• La posizione sull'etichetta che identifica la linea controllata

• Micro-pulsanti S1 e S2 utilizzato per il controllo, l'inclusione o l'esclusione del modulo Z-Wave di sistema

• Tensione di alimentazione: 230 V AC +/- 10%, 50-60Hz

• Potenza di carico: max 6,5 per canale, 10A totale

• Dimensioni: 34,8 x 87,3 x 64,7 mm

• Larghezza unità TE: 2 TE refrigeratori

• Sezione trasversale del conduttore di cavo : max. 2,5 mm2

• Lunghezza massima dei cavi collegati agli ingressi Sx, S1, S2: 20m

• Temperatura di esercizio: da 0 ° C a +50 ° C

• Umidità relativa: ≤90%, senza condensa

• Linee guida:

  • LVD 2014/35 / CE

  • RoHS 2011/65 / UE
