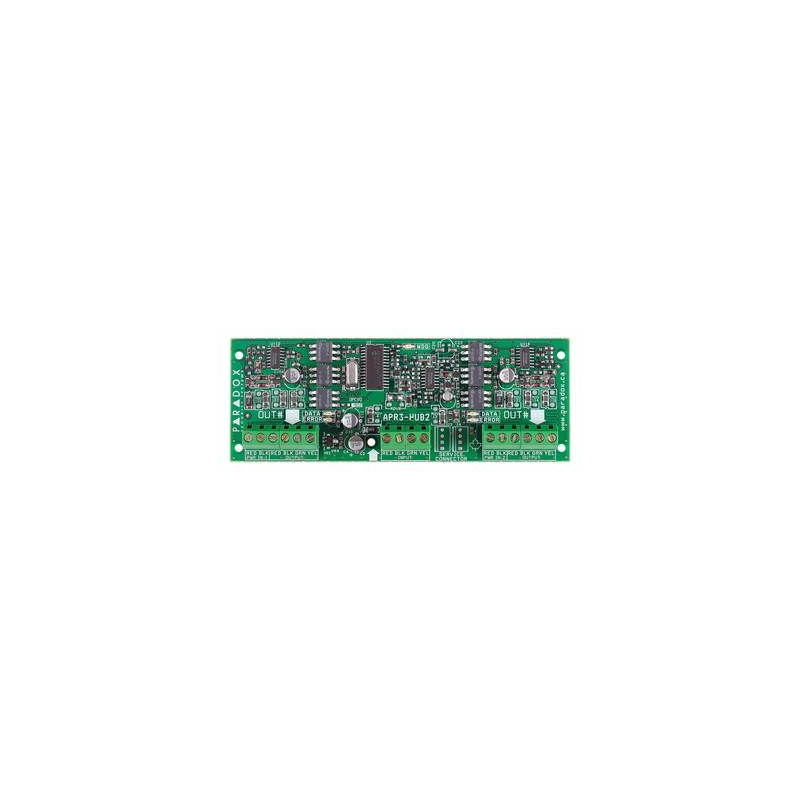

Paradox HUB2 module isolateur Bus

Le HUB2 est un module non adressable qui est expansible et divise le bus du panneau de contrôle en deux sorties de bus

complètement isolées (deux pour chaque HUB2 raccordé).

Il permet l’expansion du combus en régénérant le signal entre le panneau de contrôle et les modules.

Si une sortie de bus connaît une défectuosité ou un sabotage, l’autre sortie ne sera pas touchée.

Le concentrateur surveille le signal entre le panneau de contrôle et les modules pour chaque sortie. Si le concentrateur détecte une perte de l’intégrité du signal, il coupe la sortie défectueuse jusqu’à ce que la communication soit rétablie de façon adéquate.

Caractéristiques HUB2  Paradox :

• Alimentation : généralement 12-16 Vc.c.

• Consommation de courant : généralement de 24 mA (50 mA max.)

• Distance du panneau : Digiplex (DGP-848/DGP-NE96) :

  • 18 AWG = 914 m (3 000 pi) ou

  • 22 AWG = 305 m (1 000 pi)

  • Spectra

  • 18 AWG ou 22 AWG = 76 m (250 pi)

  • Distance de chaque sortie : Digiplex (DGP-848/DGP-NE96) :

  • 18 AWG = 914 m (3 000 pi) ou

  • 22 AWG = 305 m (1 000 pi)

  • Spectra :

  • 18 AWG ou 22 AWG =76 m (250 pi)

• Température de fonctionnement : 0 à 55 °C
