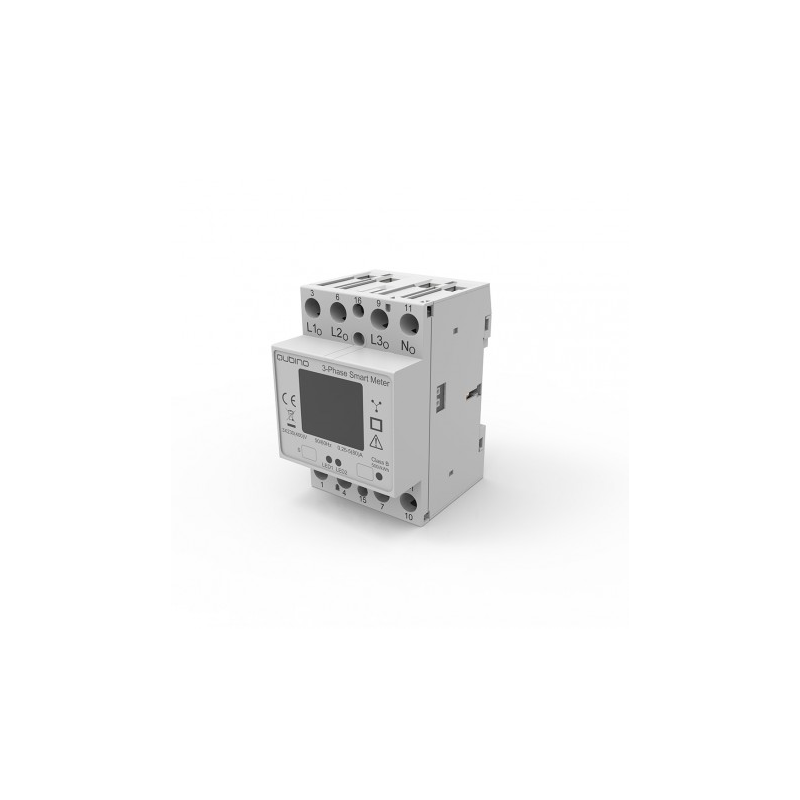

Qubino ZMNHXD1 compteur d'énergie triphasé Z-Wave Plus Rail DIN

Le compteur Qubino ZMNHXD1 permet de mesurer l'énergie consommée sur un compteur triphasé jusqu'à 80 ampères.

Le module peut aussi contrôler des appareils électriques (commutation on/off) avec l'ajout des relais externes suivants :

• Interrupteur bistable (32A) BICOM432-40-WM1, contrôlé par le port de communication optique (IR)
• Contacteur (32A) IKA232-20 / 230 V commandé par la sortie sur la borne 5

Caractéristiques Qubino ZMNHXD1 :

• Mesure de la consommation globale d'une installation électrique triphasée

• Mesure de la consommation d'un appareil électrique fonctionnant en triphasé (pompe à chaleur, four à induction, ...)

• Fournit les données de tension, courant, puissance active, réactive et apparente, et le facteur de puissance

• Intègre la puce Z-Wave série 500 (Z-Wave+)

• Communication 250% plus rapide comparé à des périphériques Z-Wave standard

• Ecran d'affichage LCD (7+1 digit, résolution 100Wh)

• Température de fonctionnement -10 à 40 °C

• Port de communication optique (IR) pour relais externe BICOM432-40-WM1

• Sortie pour connecter un contacteur externe IKA232-20 / 230 V

• Installation dans le tableau électrique

• Alimentation: 3X230V/400V

• Consommation: <8VA

• Courant de référence (Iref): 5 A

• Courant maximal (Imax): 80 A

• Courant minimum (Imin): 0,25 A

• Courant de démarrage: 20 mA

• Précisions:

  • Puissance et énergie active:

    • Norme EN 62053-21: classe 1

    • Norme EN 50470-3: classe B

  • Énergie réactive:

    • Norme EN 62053-23: classe 2

• Fréquence d'émission radio : 868.42MHz, Z-Wave

• Portée : jusqu'à 30 m en intérieur (selon les matériaux environnants)

• Température d'utilisation : -10 ~ 55°C

• Protection IP: IP20

• Dimensions (L x H x P) : 84 x 65 x 53,6mm

• Poids : 220g

• Certifications : CE, RoHs
