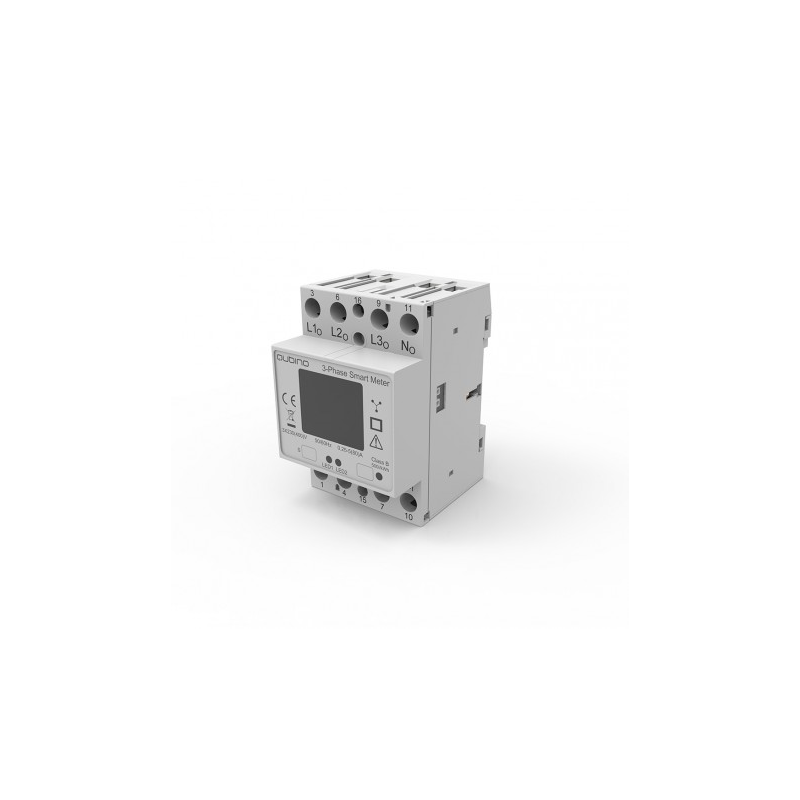

Qubino ZMNHXD1 medidor de energía trifásico Z-Wave Plus Rail DIN

El medidor Qubino ZMNHXD1 puede medir la energía consumida en un medidor trifásico de hasta 80 amperios.

El módulo también puede controlar dispositivos eléctricos (encendido / apagado) con la adición de los siguientes relés externos:

• Interruptor biestable BICOM432-40-WM1 (32A), controlado por un puerto de comunicación óptica (IR)
• Contactor (32A) IKA232-20 / 230 V controlado por la salida en el terminal 5

Características de Qubino ZMNHXD1:

• Medición del consumo total de una instalación eléctrica trifásica

• Medición del consumo de un aparato eléctrico que funciona en trifásico (bomba de calor, horno de inducción, ...)

• Proporciona datos de voltaje, corriente, activos, reactivos y de potencia aparente, y factor de potencia

• Integra el chip de la serie Z-Wave 500 (Z-Wave+)

• Comunicación 250% más rápida en comparación con los dispositivos Z-Wave estándar

• Pantalla LCD (7+1 dígitos, resolución de 100 Wh)

• Temperatura de funcionamiento -10 a 40 °C

• Puerto de comunicación óptica (IR) para relé externo BICOM432-40-WM1

• Salida para conectar un contactor externo IKA232-20 / 230 V

• Instalación en el cuadro eléctrico

• Fuente de alimentación: 3X230V/400V

• Consumo: <8VA

• Corriente de referencia (Iref): 5 A

• Corriente máxima (Imax): 80 A

• Corriente mínima (Imin): 0.25 A

• Corriente de arranque: 20mA

• Detalles:

  • Potencia y energía activa:

    • EN 62053-21: Clase 1

    • EN 50470-3: clase B

  • Energía reactiva:

    • EN 62053-23: clase 2

• Frecuencia de transmisión de radio: 868.42MHz, Z-Wave

• Alcance: hasta 30 m en interiores (dependiendo de los materiales circundantes)

• Temperatura de funcionamiento: -10 ~ 55 °C

• Protección IP: IP20

• Dimensiones (ancho x alto x profundidad): 84 x 65 x 53,6 mm

• Peso: 220g

• Certificaciones: CE, RoHs
