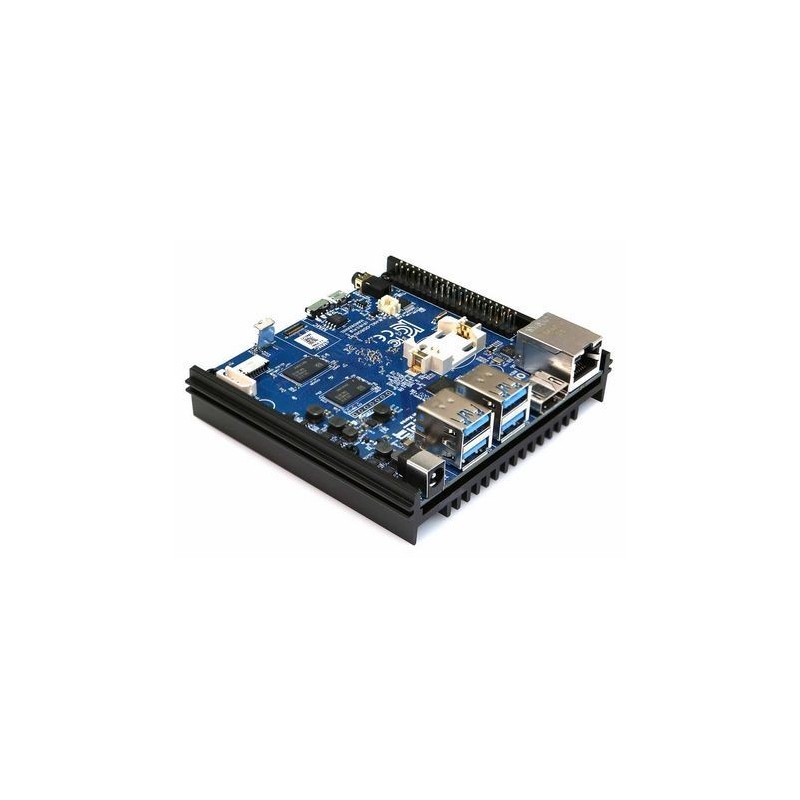

Odroid N2 - Ordinateur monocarte N2 4 Gb RAM

L'Odroid N2 est parfait pour installer Home Assistant et domotiser votre habitation

- L'horloge CPU maximale de Quad-core Cortex-A73 est augmentée à 2,4 Ghz à partir de 1,8 Ghz.

- L'horloge CPU maximale du Cortex-A53 double cœur est augmentée à 2,0 Ghz à partir de 1,9 Ghz.

– Le support de batterie de secours RTC intégré est monté sur la carte.

Le processeur principal est basé sur l'architecture big.Little qui intègre un cluster de processeurs ARM Cortex-A73 quadricœur et un cluster Cortex-A53 double cœur avec un GPU Mali-G52 de nouvelle génération.

Grâce à la technologie moderne du silicium 12 nm, les cœurs A73 fonctionnent à 2,2 GHz sans étranglement thermique en utilisant le dissipateur thermique à boîtier métallique d'origine permettant un ordinateur robuste et silencieux.

Les performances multicœurs du CPU sont environ 20% plus rapides et le GPU est 10% plus rapide que le N1. La RAM DDR4 du N2 + fonctionne à 1320 MHz avec une faible consommation d'énergie de 1,2 volt.

Le grand dissipateur thermique à boîtier métallique est conçu pour optimiser la dissipation thermique du processeur et de la RAM et minimiser les étranglements. Le CPU est placé sur la face inférieure du PCB pour établir de grandes caractéristiques thermiques.

Caractéristiques Odroid N2 + - Ordinateur monocarte N2 Plus 4 Gb RAM :

• Dimensions de la carte de facteur de forme : 90 mm x 90 mm x 17 mm

• Dimensions du dissipateur thermique : 100 mm x 91 mm x 18,75 mm

• Poids : 200 g avec dissipateur thermique

• Processeur Processeur Amlogic S922X (fabrication 12 nm)

• Cortex-A73 à quatre cœurs (jusqu'à 2,4 Ghz) et Cortex-A53 à double cœur (jusqu'à 2 Ghz)

• Architecture ARMv8-A avec extensions Neon et Crypto

• GPU Mali-G52 avec 6 x moteurs d'exécution (800Mhz)

• Mémoire DDR4 4 Go ou 2 Go avec une largeur de bus de 32 bits

• Débit de données : 2640 MT/s (grade PC4-21333)

• Conception basse consommation de 1,2 volts

• Stockage

  • 1 x connecteur eMMC (8G, 16G, 32G, 64G et 128G sont disponibles)

  • 1 emplacement microSD (modes DS/HS jusqu'à UHS-I SDR104)

• Mise en réseau

  • 1 x ports LAN GbE (RJ45, prend en charge 10/100/1000 Mbps)

  • Realtek RTL8211F (émetteur-récepteur Ethernet)

• Indicateurs LED

  • * LED verte : Clignotant par les trafics de données à une connexion de 100 Mbps

  • * LED orange : clignotante par les trafics de données à une connexion de 1 000 Mbps

• Adaptateurs Wi-Fi USB en option

• Vidéo

  • 1 x HDMI 2.0 (jusqu'à 4K@60Hz avec HDR, CEC, EDID)

  • 1 x vidéo composite (prise 3,5 mm)

• Audio

  • 1 x sortie audio stéréo (prise 3,5 mm)

  • 1 sortie numérique HDMI

  • 1 x sortie optique SPDIF en option

• E/S externes 4 ports hôtes USB 3.0 (partageant un seul concentrateur racine)

• 1 port USB 2.0 OTG pour le mode hôte ou périphérique. (Pas d'entrée d'alimentation)

• 1 x console série de débogage (UART)

• 1 x connecteur d'extension périphérique (40 broches, pas de 2,54 mm)

• 2 x DC 5V, 2 x DC 3.3V, 1 x DC 1.8V, 8 x GND

• 1 x SPI

• 1 UART

• 2 x I2C

•  25x GPIO (Max)

• 2 entrées ADC (10bit, 1.8V Max)

• Tous les niveaux de signal d'E / S de 3,3 V, sauf pour l'entrée ADC à 1,8 Volt max.

• Autres caractéristiques IC RTC (Real Time Clock) intégré pour conserver la date et l'heure. Un support de pile bouton CR2032 a été remplacé par le connecteur à pas de 1,25 mm à 2 broches.

• Aucune batterie n'est incluse dans la carte.

• Veuillez acheter la cellule CR2032 nue très courante dans votre magasin local.

• Vous pouvez conserver le temps RTC jusqu'à plusieurs années avec une batterie CR2032 de 200 mAh.

• Flash SPI de 8 Mo pour le gestionnaire de démarrage

• Récepteur IR pour télécommande

• Construit avec un grand dissipateur thermique passif

• Indicateurs LED du système :

• Rouge (PWR) – Allumé lorsque l'alimentation CC est connectée

• Bleu (ALIVE) - Clignotant comme un battement de coeur pendant que le noyau est en cours d'exécution.

• Connecteur de ventilateur de refroidissement actif (5V 2 broches)

•  Connecteur (2 broches, pas de 1,25 mm)

• Alimentation 1 x prise DC : diamètre extérieur (négatif) 5,5 mm, diamètre intérieur (positif) 2,1 mm

• DC 7,5 V ~ 18 V (jusqu'à 25 W) *** 7,5 V ~ 16 V à partir de la production 2022 (le numéro de LOT commence par EL22)

• Un adaptateur secteur DC 12V/2A est recommandé

• Consommation d'énergie:

  • IDLE : ≃ 2.2W (Gouverneur de performance)

  • Sollicitation CPU : ≃ 5.9W (@2016/2208MHz), 6.2W (@2016/2400MHz)

  •  Hors tension : ≃ 0.2W
