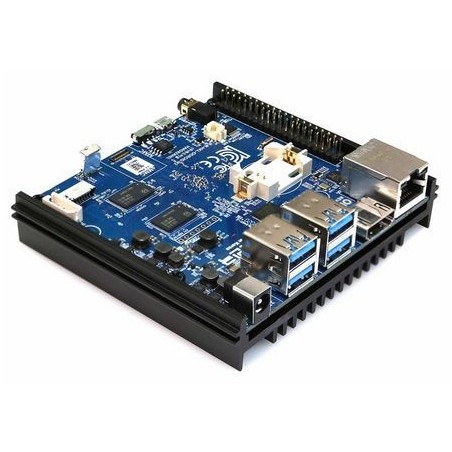

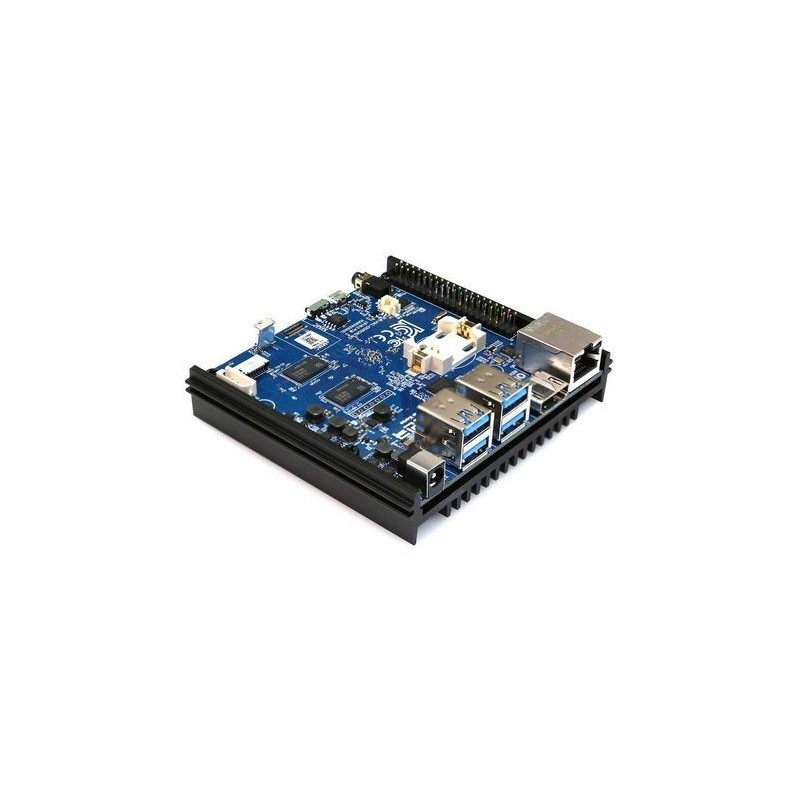

Odroid N2+ - Ordenador de placa única N2 Plus 4 Gb de RAM

El Odroid N2+ es perfecto para instalar Home Assistant y dominar tu hogar

ODROID N2+ es una revisión de ODROID-N2.

- El reloj máximo de CPU de Quad-core Cortex-A73 se incrementa a 2.4 Ghz desde 1.8 Ghz.

- El reloj máximo de CPU del Cortex-A53 de doble núcleo se incrementa a 2.0 Ghz desde 1.9 Ghz.

– El soporte de respaldo de batería RTC incorporado está montado en la placa.

El procesador principal se basa en la gran arquitectura. Little que integra un clúster de procesadores ARM Cortex-A73 de cuatro núcleos y un clúster Cortex-A53 de doble núcleo con una GPU Mali-G52 de próxima generación.

Gracias a la moderna tecnología de silicio de 12 nm, los núcleos A73 funcionan a 2,2 GHz sin estrangulamiento térmico utilizando el disipador térmico original con carcasa metálica para una computadora resistente y silenciosa.

El rendimiento multinúcleo de la CPU es aproximadamente un 20% más rápido y la GPU es un 10% más rápida que la N1. La RAM DDR4 del N2 + funciona a 1320MHz con un bajo consumo de energía de 1.2 voltios.

El gran disipador de calor con carcasa metálica está diseñado para optimizar la disipación de calor de la CPU y la RAM y minimizar la aceleración. La CPU se coloca en la parte inferior de la PCB para establecer grandes características térmicas.

Especificaciones Odroid N2+ - Ordenador de placa única N2 Plus 4 Gb RAM:

• Dimensiones de la tarjeta de factor de forma: 90 mm x 90 mm x 17 mm

• Dimensiones del disipador térmico: 100 mm x 91 mm x 18,75 mm

• Peso: 200 g con disipador térmico

• Procesador Amlogic S922X (fabricación 12nm)

• Cortex-A73 de cuatro núcleos (hasta 2,4 GHz) y Cortex-A53 de doble núcleo (hasta 2 GHz)

• Arquitectura ARMv8-A con extensiones Neon y Crypto

• GPU Mali-G52 con 6 x motores de tiempo de ejecución (800Mhz)

• Memoria DDR4 de 4 GB o 2 GB con ancho de bus de 32 bits

• Velocidad de datos: 2640 MT/s (grado PC4-21333)

• Diseño de baja potencia de 1,2 voltios

• Almacenamiento

  • 1 x conector eMMC (8G, 16G, 32G, 64G y 128G están disponibles)

  • 1 ranura microSD (modos DS/HS hasta UHS-I SDR104)

• Gestión de redes

  • 1 x puertos LAN GbE (RJ45, soporta 10/100/1000Mbps)

  • Realtek RTL8211F (transceptor Ethernet)

• Indicadores LED

  • * LED verde: parpadeo por tráfico de datos a una conexión de 100 Mbps

  • * LED naranja: parpadeo por tráfico de datos a una conexión de 1.000 Mbps

• Adaptadores Wi-Fi USB opcionales

• Vídeo

  • 1 x HDMI 2.0 (hasta 4K@60Hz con HDR, CEC, EDID)

  • 1 x vídeo compuesto (conector de 3,5 mm)

• Audio

  • 1 x salida de audio estéreo (conector de 3,5 mm)

  • 1 salida digital HDMI

  • 1 x salida óptica SPDIF opcional

• E/S externas 4 puertos host USB 3.0 (compartiendo un único concentrador raíz)

• 1 puerto USB 2.0 OTG para el modo host o dispositivo. (Sin entrada de energía)

• 1 x consola de depuración serie (UART)

• 1 x conector de expansión periférico (40 pines, paso de 2,54 mm)

• 2 x DC 5V, 2 x DC 3.3V, 1 x DC 1.8V, 8 x GND

• 1 x SPI

• 1 UART

• 2 x I2C

• GPIO 25x (máx.)

• 2 entradas ADC (10 bits, 1,8 V máx.)

• Todos los niveles de señal de E/S de 3,3 V, excepto la entrada ADC a 1,8 voltios máx.

• Otras características IC RTC (reloj en tiempo real) incorporado para mantener la fecha y la hora. Un soporte de batería de celda tipo botón CR2032 ha sido reemplazado por el conector de paso de 2 pines y 1.25 mm.

• No hay baterías incluidas en la tarjeta.

• Compre la muy común celda desnuda CR2032 en su tienda local.

• Puede ahorrar tiempo RTC hasta por varios años con una batería CR2032 de 200 mAh.

• Flash SPI de 8 MB para el Administrador de arranque

• Receptor IR para control remoto

• Construido con un gran disipador térmico pasivo

• Indicadores LED del sistema:

• Rojo (PWR): se enciende cuando se conecta la alimentación de CC

ALIVE - Parpadeando como un latido del corazón mientras el kernel se está ejecutando.

Conector de ventilador de refrigeración activa (5V 2 pines)

Conector (2 pines, paso de 1,25 mm)

Fuente de alimentación 1 x toma de CC: diámetro exterior (negativo) 5,5 mm, diámetro interior (positivo) 2,1 mm

DC 7.5V ~ 18V (hasta 25W) *** 7.5V ~ 16V de la producción de 2022 (el número de lote comienza con EL22)

Se recomienda un adaptador de CA DC 12V/2A

Consumo de energía:

• Inactivo: ≃ 2.2W (regulador de rendimiento)

• Demanda de CPU: ≃ 5.9W (@2016/2208MHz), 6.2W (@2016/2400MHz)

• Apagado: ≃ 0.2W
