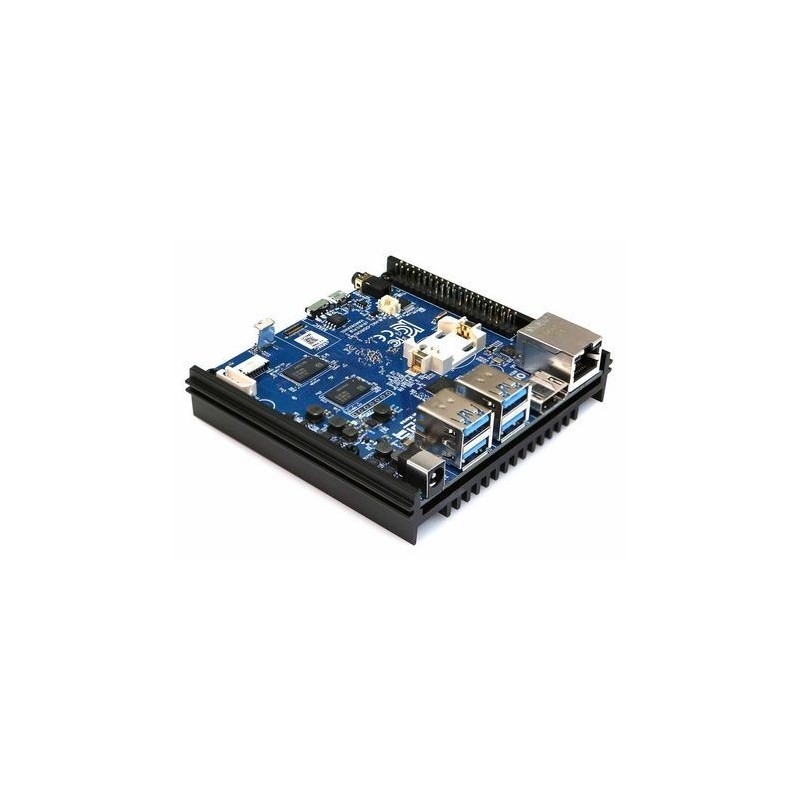

Odroid N2+ - Computer a scheda singola N2 più 4 GB di RAM

L'Odroid N2+ è perfetto per installare Home Assistant e dominare la tua casa

ODROID N2+ è una revisione di ODROID-N2.

- Il clock massimo della CPU di Quad-core Cortex-A73 è aumentato a 2,4 Ghz da 1,8 Ghz.

- Il clock massimo della CPU del dual-core Cortex-A53 è aumentato a 2,0 Ghz da 1,9 Ghz.

– Il supporto di backup della batteria RTC incorporato è montato sulla scheda.

Il processore principale è basato sulla grande architettura. Little che integra un cluster di processori quad-core ARM Cortex-A73 e un cluster Cortex-A53 dual-core con una GPU Mali-G52 di nuova generazione.

Grazie alla moderna tecnologia al silicio a 12 nm, i core A73 operano a 2,2 GHz senza limitazioni termiche utilizzando il dissipatore di calore originale con custodia metallica per un computer robusto e silenzioso.

Le prestazioni multi-core della CPU sono circa il 20% più veloci e la GPU è il 10% più veloce della N1. La RAM DDR4 dell'N2+ funziona a 1320 MHz con un basso consumo energetico di 1,2 volt.

L'ampio dissipatore di calore con cassa metallica è progettato per ottimizzare la dissipazione del calore della CPU e della RAM e ridurre al minimo la limitazione. La CPU è posizionata sul lato inferiore del PCB per stabilire grandi caratteristiche termiche.

Specifiche Odroid N2+ - Single Board Computer N2 Plus 4 Gb di RAM:

• Dimensioni scheda fattore di forma: 90 mm x 90 mm x 17 mm

• Dimensioni dissipatore: 100 mm x 91 mm x 18,75 mm

• Peso: 200 g con dissipatore

• Processore Amlogic S922X (produzione 12nm)

• Cortex-A73 quad-core (fino a 2,4 GHz) e Cortex-A53 dual-core (fino a 2 GHz)

• Architettura ARMv8-A con estensioni Neon e Crypto

• GPU Mali-G52 con 6 motori di runtime (800Mhz)

• Memoria DDR4 da 4 GB o 2 GB con larghezza del bus a 32 bit

• Velocità dati: 2640 MT/s (grado PC4-21333)

• Design a bassa potenza da 1,2 volt

• Immagazzinamento

  • 1 x connettore eMMC (8G, 16G, 32G, 64G e 128G sono disponibili)

  • 1 slot microSD (modalità DS/HS fino a UHS-I SDR104)

• Networking

  • 1 x porte LAN GbE (RJ45, supporta 10/100/1000Mbps)

  • Realtek RTL8211F (ricetrasmettitore Ethernet)

• Indicatori LED

  • * LED verde: lampeggiante dal traffico dati a una connessione a 100 Mbps

  • * LED arancione: lampeggiante dal traffico dati a una connessione di 1.000 Mbps

• Adattatori Wi-Fi USB opzionali

• Video

  • 1 x HDMI 2.0 (fino a 4K@60Hz con HDR, CEC, EDID)

  • 1 x video composito (jack da 3,5 mm)

• Audio

  • 1 x uscita audio stereo (jack da 3,5 mm)

  • 1 uscita digitale HDMI

  • 1 x uscita ottica SPDIF opzionale

• I/O esterno 4 porte host USB 3.0 (condivisione di un singolo hub radice)

• 1 porta USB 2.0 OTG per la modalità host o dispositivo. (Nessun ingresso di alimentazione)

• 1 x console di debug seriale (UART)

• 1 x connettore di espansione periferica (40 pin, passo 2,54 mm)

• 2 x DC 5V, 2 x DC 3.3V, 1 x DC 1.8V, 8 x GND

• 1 x SPI

• 1 UART

• 2 x I2C

• GPIO 25x (massimo)

• 2 ingressi ADC (10bit, 1.8V Max)

• Tutti i livelli di segnale I/O da 3,3 V, ad eccezione dell'ingresso ADC a 1,8 Volt max.

• Altre caratteristiche IC RTC (Real Time Clock) integrato per mantenere la data e l'ora. Un portabatterie a bottone CR2032 è stato sostituito dal connettore a 2 pin con passo da 1,25 mm.

• La scheda non include batterie.

• Si prega di acquistare la cella nuda CR2032 molto comune dal proprio negozio locale.

• È possibile risparmiare tempo RTC fino a diversi anni con una batteria CR2032 da 200 mAh.

• 8 MB SPI Flash per Boot Manager

• Ricevitore IR per controllo remoto

• Costruito con un grande dissipatore di calore passivo

• Indicatori LED di sistema:

• Rosso (PWR) – Acceso quando è collegata l'alimentazione CC

ALIVE - Lampeggiante come un battito cardiaco mentre il kernel è in esecuzione.

Connettore ventola di raffreddamento attivo (5V 2-pin)

Connettore (2 pin, passo 1,25 mm)

Alimentazione 1 x presa DC: diametro esterno (negativo) 5,5 mm, diametro interno (positivo) 2,1 mm

DC 7.5V ~ 18V (fino a 25W) ***7.5V ~ 16V dalla produzione 2022 (il numero di BATCH inizia con EL22)

Si consiglia un adattatore CA DC 12V / 2A

Consumo energetico:

• IDLE: ≃ 2,2 W (regolatore di prestazioni)

• Richiesta CPU: ≃ 5,9 W (@ 2016 / 2208 MHz), 6,2 W (@ 2016 / 2400 MHz)

• Spegnimento: ≃ 0.2W
